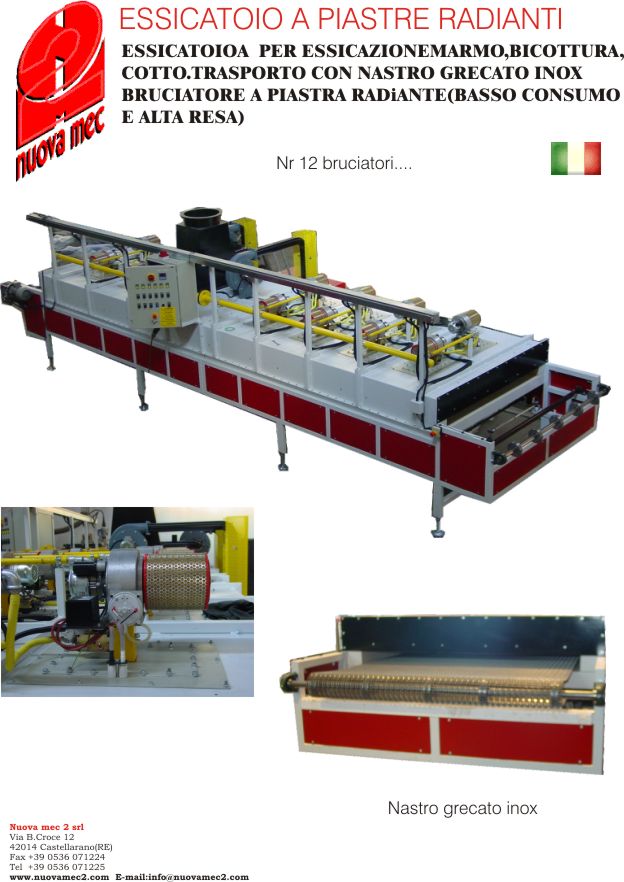

Essiccatoio modello ERM/12 a piastre radianti composto da n°2 moduli per essiccazione di mattonelle, pezzi speciali in ceramica cotti provenienti da linea di taglio, squadratura c/o incisioni, per materiale in bicottura, monocottura e gres.

Dentro la struttura è racchiuso il rivestimento refrattario, utilizzando pannelli leggeri di altissima qualità ed origine, permettendo una elevata inerzia termica.

La volta dell?essiccatoio è anch?essa composta da pannelli in materiale refrattario ad alta densità con caratteristiche di conduttività termica.

Nell?assemblaggio dei 2 moduli sono previsti opportuni giunti di dilatazione che consentano spegnimenti ed accensioni senza problemi

L?Essiccatoio in continuo prevede l?installazione di bruciatori a piastre radianti, ciascuno dei quali con un ampio campo di regolazione della combustione, consentendo una massima uniformità un tappeto incandescente uniforme a bassissimi tassi di emissione di NOX-CO.

Ciascun bruciatore è dotato di:

Propria centralina elettronica di scarica e rilevazione EDF503.

Pressostato di sicurezza.

Gruppo elettrodi mod.20/1 in ceramica.

Ventilatore MN202-230V.50hz estrema silenziosità.

Sistema di movimentazione materiale

L?avanzamento del materiale attraverso l?essiccatoio è realizzato mediante un nastro in rete grecata in materiale INOX AISI 304 supportato da telaio di sostegno in profilati tubolari in acciaio al carbonio, il ritorno della rete rimane dentro all?essiccatoio.

La motorizzazione del nastro è variabile da una velocità di 2 a 9 mt. al minuto.

Aspirazione fumi

Nella parte centrale dell?essiccatoio è posizionato il ricircolo forzato dei fumi tramite 2 appositi ventilatori e lo scarico in atmosfera con tiraggio naturale, dove questo viene tarato con apposite serrande e corredato da un tronco di camino da mt. 1 diametro 400 con adeguata protezione.
